EMC測試的分類和標準介紹，EMC測試項目有哪些?

                   EMC測試的分類和標準介紹，EMC測試項目有哪些?

　　EMC測試：電磁兼容(EMC)是對電子產品在電磁場方面干擾大小(EMI)和抗干擾能力(EMS)的綜合評定，是產品質量重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。電磁兼容是研究在有限的空間、時間、頻譜資源條件下，各種用電設備(廣義還包括生物體)可以共存，并不致引起降級的一門學科。它包括電磁干擾和電磁敏感度兩部分。



　　EMC測試分類

　　1.EMI(Electro-Magnetic Interference)---電磁騷擾測試

　　Radiated Emission -輻射騷擾測試。

　　Conducted Emission-傳導騷擾測試。

　　Harmonic-諧波電流騷擾測試。

　　Flicker-電壓變化和閃爍測試。

　　2. EMS(Electro-Magnetic Susceptibility)---電磁抗擾度測試

　　ESD-靜電抗擾度測試。

　　RS-射頻電磁場輻射抗擾度測試。

　　CS-射頻場感應的傳導騷擾抗擾度測試。

　　DIP-電壓暫降，短時中斷和電壓變化抗擾度測試。

　　SURGE-浪涌(沖擊)抗擾度測試。

　　EFT-電快速瞬變脈沖群抗擾度測試。

　　PFMF-工頻磁場抗擾度測試。

          EMC測試項目有哪些?

　　一、EMI(電磁騷擾)分射頻和工頻兩類測試

　　射頻類測試項目

　　1、射頻分傳導和輻射兩項測試，射頻傳導(屏蔽室測試)。

　　2、傳導分電壓和功率兩項測試。

　　3、傳導電壓標準：CISPR11、14、15、22。

　　4、傳導功率標準：CISPR11、14，射頻輻射(電波暗室測試)。

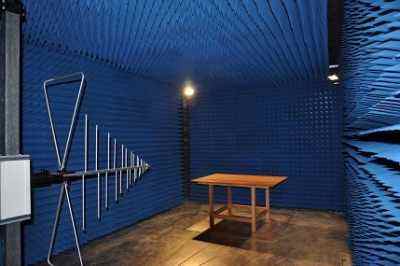

　　5、射頻輻射標準：CISPR11、22、IEC60571。

　　工頻類測試項目(實驗室測試)

　　1、工頻分諧波和閃爍兩項測試

　　2、工頻諧波1.2.1 IEC6100-3-2

　　3、工頻閃爍1.2.2 IEC6100-3-3

　　二、EMS(電磁敏感度)分瞬變、射頻、低頻磁場、電源質量

　　瞬變類測試項目(實驗室測試)

　　1、 瞬變分靜電、瞬變脈沖和浪涌三項測試

　　瞬變靜電IEC6100-4-2

　　瞬變脈沖IEC6100-4-4

　　瞬變浪涌IEC6100-4-5

　　射頻類項目

　　1、射頻分傳導和輻射兩項測試

　　射頻傳導IEC61004-6(實驗室測試)

　　射頻輻射IEC6100-4-3(電波暗室測試)

　　低頻磁場類測試項目(實驗室測試)

　　1、 低頻磁場分脈沖磁場和工頻磁場兩項測試

　　脈沖磁場IEC6100-4-9

　　工頻磁場IEC6100-4-8

　　三、電源質量類測試項目(實驗室測試)

　　分跌落、中斷、電壓變化三項測試(IEC6100-4-11)

　　1. 傳導功率測試面積 > 7x1M

　　2. 傳導電壓測試桌：推薦 2x1.5x0.8要考慮柜式設備的測試面積。

　　3. 諧波及閃爍測試面積 >2x2。

　　4. 靜電放電測試桌：推薦 2x1.5x0.8。

　　5. 瞬變及電源質量測試桌： 推薦 2x1.5x0.8。

　　6. 傳導射頻敏感度測試桌： 推薦 2x1.5x0.8。

　　7. 屏蔽室和實驗室要有相應的溫濕度要求。

　　8. 敏感度測試時周圍不能有敏感設備。

　　9. 在實驗室做測試時，周圍不能有發射或干擾設備否則測試要在屏蔽室內進行。

　　10. 除功率放大器和諧波，閃爍系統為三相供電外，其他設備均為單相供電。

　　11. 有標準，為現在手頭的標準。

　　12. 以上為低測試環境要求。

　　13. 所有測試標準，如需要國標的請對照標準對照表。

　　EMC測試標準

　　EN 55014-1: 家用電器輻射

　　EN 55014-2: 家用電器輻射抗擾度

　　EN 55011: 工業、科學、醫療設備輻射

　　EN 55013/20: 音視頻產品

　　EN 55015: 照明電器輻射

　　EN 61547: 照明電器輻射抗擾度

　　EN 55022:信息技術設備輻射

　　EN 55024: 信息技術設備輻射抗擾度

　　EN 60601-1-2: 醫療電子設備電磁兼容

　　EN 61000-6-1: 居住、商業和輕工業環境使用的通用設備輻射

　　EN 61000-6-3: 居住、商業和輕工業環境使用的通用設備輻射抗擾度

　　EN 61326: 測量用儀器設備電磁兼容

　　IEC 61000-4-4-2004電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗

　　IEC 61000-4-5-2005電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗

　　IEC 61000-4-11-2004電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗

　　IEC 61000-4-2-2001電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
